EN•joy R
Der industrielle
Alleskönner
-
Stereo 3D-Messfunktion
-
Joystick-Steuerung
-
Brillantes Display
-
Einfacher Sondenwechsel
-
Vielfältige Anschlussmöglichkeiten
EN•joy R
Präzise Ergebnisse durch
intuitive Steuerung

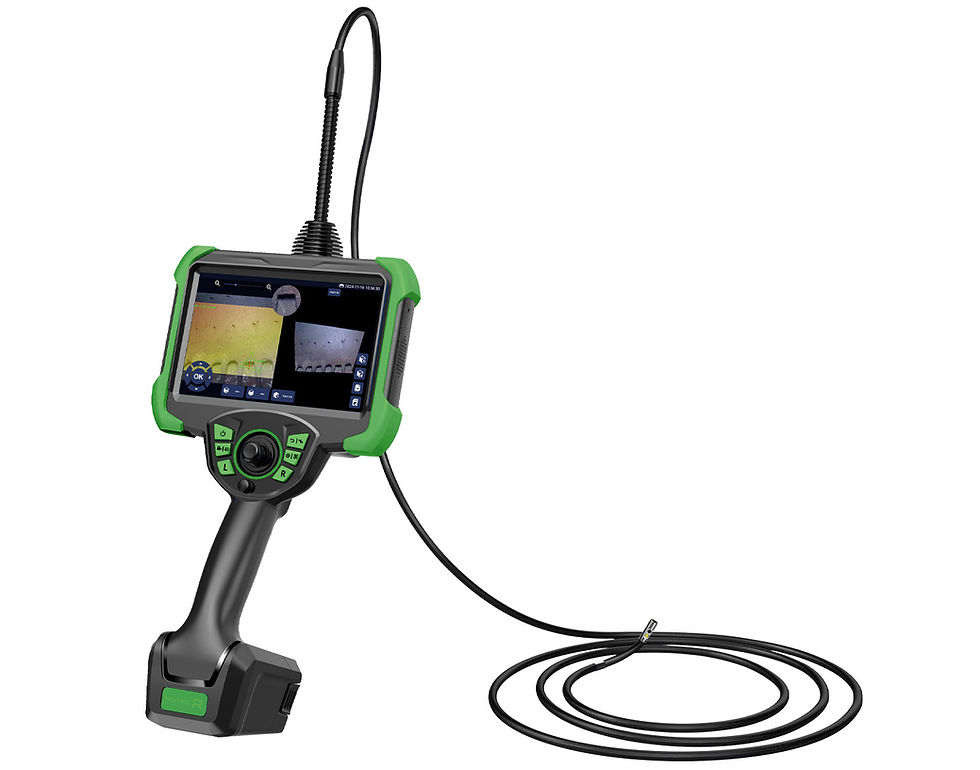

Das industrielle Videoendoskop EN•joy R setzt neue Maßstäbe in der zerstörungsfreien Prüfung. Das innovative Stereo-3D-Messsystem ermöglicht dank modernster Kameratechnologie und intelligenter Software die exakte Vermessung von Rissen, Korrosionen, Verschleißerscheinungen, Fugenbreiten sowie Kantenversätzen. Die rotierbare 3D-Punktewolke liefert dabei objektive und hochpräzise Messdaten mit geringer Fehlerquote und hoher Wiederholgenauigkeit. Subjektive Fehleinschätzungen werden reduziert, Nachmessungen vermieden und die Dokumentation sowie Vergleichbarkeit von Inspektionsergebnissen deutlich vereinfacht.
Für maximale Kontrolle sorgt die intuitive Joystick-Steuerung des EN•joy R mit präziser 360°-Sondenführung über die 2- oder 4-Wege-Ablenkung. Selbst schwer zugängliche Inspektionsbereiche lassen sich mit dem EN•joy R schnell und gezielt erreichen. Der leistungsstarke HD-CMOS-Videosensor liefert gestochen scharfe Bilder mit hoher Detailtreue und ermöglicht eine sichere Beurteilung selbst kleinster Schadstellen.
Dank seines geringen Gewichts, der ergonomischen Bauweise und der leistungsstarken Lithium-Ionen-Akkus ist das EN•joy R optimal für den täglichen Industrieeinsatz ausgelegt. Umfangreiche Konnektivitätsoptionen mit HDMI, USB-C, Bluetooth und WiFi ermöglichen eine flexible Datenübertragung, Dokumentation und Integration in moderne Inspektionsprozesse.
EN•joy R – wenn präzise Messtechnik und brillante Bildqualität den Unterschied machen.
Hochauflösendes
7" IPS Touch-Display
Das 7'' IPS-Display mit Touchscreen bietet eine ein Auflösung bis zu 1920x1080 px sowie eine hohe Farbgenauigkeit und ist an die Umgebungshelligkeit anpassbar.
Intuitiv einfach: Joystick-Steuerung
Der Joystick bietet intuitive Bewegungskontrolle und präzise Steuerung. Die Auswahltasten ermöglichen die Bedienung mit nur einer Hand.
Revolvertaste
Mithilfe der ergonomischen Taste auf der Rückseite können Bilder fixiert und aufgezeichnet werden.
Einfacher Sondenwechsel
Je nach Anwendung kann zwischen verschiedenen Durchmessern, Längen und optischen Eigenschaften gewählt werden.
Austauschbare Akkus
Betrieb mit Netzteil via USB-C oder handelsüblichen Standard-Akkus (Typ 18650).
Hohe Bildqualität mit 360° Rotation
Die Kamera verfügt dank HD-CMOS-Sensoren über eine hohe Bildrate und Auflösung. Das Distalende der Sonde lässt sich durch den robusten Abwinklungsmechanismus um 360° rotieren.
Dual-Kamera
Mit der neuartigen Dual-Kamera sind keine Wechselobjektive mehr nötig. Die Blickrichtung kann einfach durch Tastendruck von 0° auf 90° gewechselt werden. Beide Kameras arbeiten im Vollbild-Modus.
NEU: Stereo 3D-Messfunktion
Neueste Kameratechnik mit stereoskopischen CMOS-Sensoren und innovative Software ermöglicht die exakte Bestimmung von Rissen, Verschleiß, Korrosion, Fugenbreiten oder Kantenversatz.
Einsatzbereiche
-
Mobil und stationär
-
Inspektion von
- Gussteilen und Drehteilen
- Flugzeug-Triebwerken
- Groß- und Kleinmotoren -
Leckageortung
-
Mobile Wartungsarbeiten
(von z.B. Motoren und Triebwerken) -
Qualitätssicherung in Fertigungsprozessen
von Gussteilen, Motoren und Kfz-Teilen -
Inspektion von Rohren und Ventilen in
Kraftwerken u.v.m.
Technische Daten
Sondenausführungen
Arbeitslänge
Sondendurchmesser
0,85 mm
1,1 mm
1,7 mm
2,3 mm
2,9 mm*
3,9 mm**
6,1 mm
8,4 mm
1 m | √ | √ | √ | √ | √ | √ | √ | - |
1,5 m | - | - | √ | √ | √ | √ | √ | - |
2 m | - | - | √ | √ | √ | √ | √ | - |
3 m | - | - | - | √ | √ | √ | √ | √ |
5 m | - | - | - | - | - | √ | √ | √ |
6 m | - | - | - | - | - | - | √ | √ |
8 m | - | - | - | - | - | - | √ | √ |
10 m | - | - | - | - | - | - | √ | √ |
15 m | - | - | - | - | - | - | - | √ |
*Toleranz max. 0,1 mm **Toleranz max. 0,2 mm
Sonden mit Stereo 3D-Messfunktion verfügbar in den Durchmessern 3,9 mm und 6,1 mm
Sondendurchmesser
0,85 mm
1,1 mm
1,7 mm
2,3 mm
2,9 mm*
3,9 mm**
6,1 mm
8,4 mm
FN
DOF (mm) | 3 - 20 | 3 - 20 | 3 - 50 | 3 - 50 | 3 - 50 | 3 - 80 | 3 - 80 | - |
FOV (°) | 120 ± 10 | 120 ± 10 | 120 ± 10 | 120 ± 10 | 120 ± 10 | 120 ± 10 | 120 ± 10 | - |
FM
DOF (mm) | - | - | - | - | - | 5 - 150 | 5 - 150 | - |
FOV (°) | - | - | - | - | - | 110 ± 10 | 110 ± 10 | - |
FF
DOF (mm) | - | - | - | - | - | - | 80 | - |
FOV (°) | - | - | - | - | - | - | 5 - ∞ | - |
SM
DOF (mm) | - | - | - | - | - | - | 8 - 150 | - |
FOV (°) | - | - | - | - | - | - | 120 | - |
DN
DOF (mm) | - | - | - | - | F: 3 - 50 /
S: 3 - 50 | - | - | - |
FOV (°) | - | - | - | - | F: 120 / S: 120 ± 10 | - | - | - |
DM
DOF (mm) | - | - | - | - | - | F: 8 - 150 /
S: 3 - 50 | F: 8 - 100 /
S: 5 - 50 | F: 8 - 100 / 8 - 100 |
FOV (°) | - | - | - | - | - | F: 100 / S: 120 ± 10 | F: 100/ S: 100 ± 10 | F : 120 / S: 120 ± 10 |
*Toleranz max. 0,1 mm **Toleranz max. 0,2 mm
Sonden mit Stereo 3D-Messfunktion verfügbar in den Durchmessern 3,9 mm und 6,1 mm
Individuelle Lösungen auf Anfrage
FN Forward Near (Voraus-Nah)
FM Forward Mid (Voraus-Mitte)
FF Forward Far (Voraus-Fern)
DN Dual-Cam Near (Dual Cam Nah)
DM Dual-Cam Mid (Dual Cam Mitte)
System
Kameratechnologie | CMOS |
Beleuchtung | LED oder Glasfaser |
Bildschirm | IPS-HD-Touchscreen 7“ |
Elektrische Versorgung | 4 Akkus, Typ: 18650-geschützt; Netzteil mit USB-C |
Weißabgleich | automatisch / manuell |
Steuerung | motorisch mit Joystick, 2- / 4-Wege-Abwinklung,
„Explore-and-Stay“-Funktion, „Steering Map“ |
Anschlüsse | 2x USB-A, USB-C, Mini-HDMI, Audio/Mikrofonanschluss |
Drahtlos | WiFi, Bluetooth |
Gerät und Sonde
Schutzklasse | Handteil IP54, Sonde IP67 |
Umgebungstemperatur | Handteil -10°C bis +50°C, Sonde -20°C bis +70°C |
Gewicht | ab 2 kg, abhängig von der Sonde |
Bildspeicherung
Medium | Interner 128-GB-Speicher, Erweiterung: USB-Flash-Laufwerk |
Video | AVI, MP4 |
Photo | JPG, PNG |
